Подключение контроллеров по RS485 в системе доступа ZKTeco.

  ZKTeco RS485 интерфейс в контроллерах доступа .

ОПИСАНИЕ

Контроллеры серии С3, inBio поддерживают RS485 связь с сервером, а также подключение в локальную компьютерную сеть по TCP/IP. Что увеличивает гибкость и удобство в процессе установки.

RS485 интерфейс связи

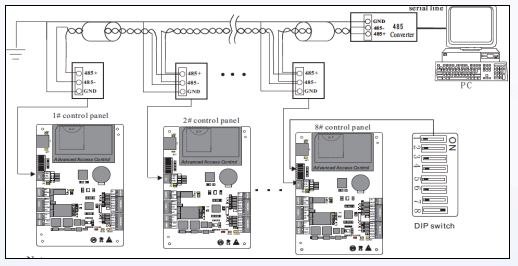

При использовании RS485 интерфейса связи контроллеры соединяются последовательно друг с другом, и используется конвертер для связи линии контроллеров с компьютером. Линия связи RS485 должна находится от силовых высоковольтных кабелей как можно дальше. Не прокладывайте RS485 линию паралельно питающим кабелям или в связке с ними.
rs485 контроллеры

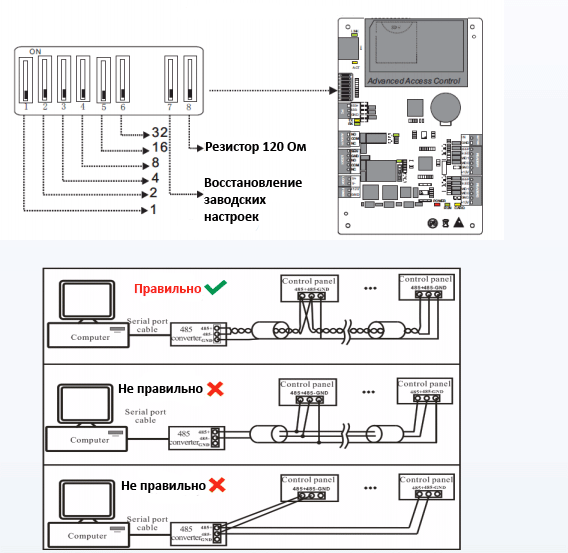

  • 1. RS485 линия строится из парного перекрученного проводника. Устройства доступа соединяется последовательно, что обеспечивает лучшую помехозащищенность и предотвращает затухание сигнала в линии. Соединение типа звезда недопустимо.
    rs485 контроллеры
  • 2. Теоретическая длина линии связи составляет 1200 м. Рекомендуется использовать расстояния не более 600 метров.
  • 3. Одна RS485 шина может содержать 63 устройства, но предпочтительнее строить СКД не более 32 контроллеров.
  • 4. Если длина линии связи более 300 метров, то необходимо включить 8 DIP переключатель на первом и последнем контроллере в сети. Таким образом вы подключите нагрузочный резистор 120 Ом между RS485+ и RS485- линиями для предотвращения затухания сигнала.
    rs485 контроллеры

Установки DIP переключателя

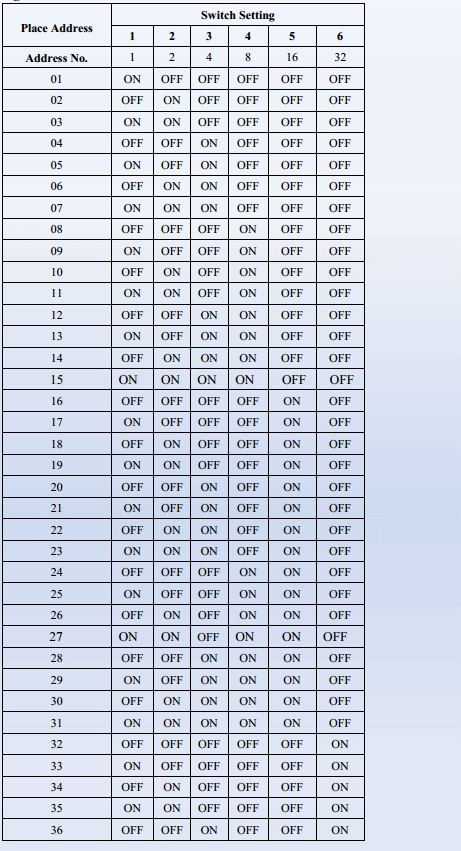

  • 1. Установка RS485 адреса .

    Переключатели 1-6 зарезервированы для установки адреса контроллера. Когда переключатель выключен - это означает 0, когда включен-1. К примеру, если необходимо установить 39=1+2+4+32, то в бинарном коде это будет 111001, для этого необходимо включить 1,2,3,6 переключатели.

    доступ в помещение

    доступ в помещение

  • 2. Установка заводских настроек.

    7 переключатель используется для сброса настроек контроллера в заводские. По умолчанию этот переключатель выключен. Если 3 раза включить и выключить это переключатель на протяжение 10 сек. , то контроллер сброситься в заводские настройки после перезагрузки.

  • 3. Установка нагрузочного резистора.

    Для установки нагрузочного резистора 120 Ом между линиями RS485+ и RS485- включите 8 DIP переключатель.

    доступ в помещение

Как добавить устройство в программу ZKAccess

Нажмите [Добавить] в меню [Устройства- Устройства].
ip контроллеры
Введите [Название устройства], выберите RS485.
ip контроллеры
  • № послед. порта- введите значение порта к которому будет подключен конвертер (значения Com1-Com254).
  • Адрес RS485 - номер устройства, установленный с помощью DIP переключателей.
  • Скорость - должна быть установлена такая же как в устройстве. По умолчанию 38400.
  • Пароль подключения - пароль может содержать до 15 символов. По умолчанию в контроллере не установлен пароль, поэтому здесь можно не вводить.
  • Тип контроллера доступа - выберите тип контроллера, 1/2/4- дверный.
  • Автосинхронизация времени с устройством - при связи с контроллером будет происходить синхронизации времени на контроллере со временем на сервере.
  • Область - определите область для контроллера. В мониторе реального времени возможно будет сортировать устройства по областям.
