Соединение биометрических считывателей в системе доступа ZKTeco.

  ZKTeco Соединение биометрических считывателей по отпечатку пальца.

ОПИСАНИЕ

Биометрические контроллеры серии inBio поддерживают подключение бесконтактных и биометрических считывателей. считыватели бесконтактных идентификаторов подключаются по Wiegand, биометрические- по RS485 интерфейсу.

Какое количество считывателей может быть подключено к контроллерам серии inBio

  • inBIO160- 2 считывателя (1 двухстороння точка прохода)
  • inBIO260- 4 считывателя (2 двухсторонних точек прохода)
  • inBIO460- 8 считывателей (4 двухсторонних точек прохода)

Подключение биометрических ридеров по RS485 линии

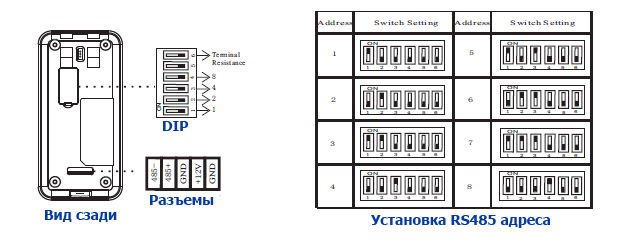

1. Сперва, необходимо задать считывателю RS485 адрес, используя DIP переключатели или программное обеспечение.

бесконтактные считыватели

После прикладывания отпечатка пальца к считывателю с указанным RS485 адресом:
Считывателю 1 - откроется 1 дверь и сохранится запись Вход
Считывателю 2 - откроется 1 дверь и сохранится запись Выход
Считывателю 3 - откроется 2 дверь и сохранится запись Вход
Считывателю 4 - откроется 2 дверь и сохранится запись Выход
Считывателю 5 - откроется 3 дверь и сохранится запись Вход
Считывателю 6 - откроется 3 дверь и сохранится запись Выход
Считывателю 7 - откроется 4 дверь и сохранится запись Вход
Считывателю 8 - откроется 4 дверь и сохранится запись Выход

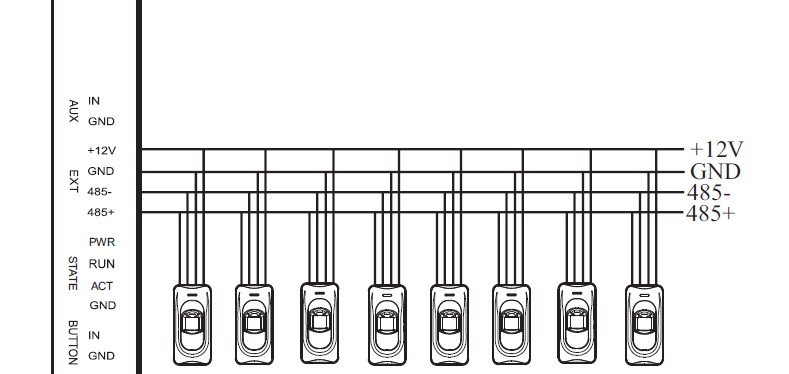

2. После этого содините считыватели последовательно согласно этой схеме.

бесконтактные считыватели

Примечание:
1. EXT 485 разъем контроллера обеспечивает питание 500мА 12 В, поэтому он может использоваться для питания не более 2 биометрических считывателей FR1200 (т.к. при старте устройства считыватели кратковременно потребляют 240 мА). Если необходимо использовать больше считывателей FR1200 или используются другие типы ридеров, тогда необходим отдельный блок питания.
2. Для возможности питания считывателей от разъема EXT 485 длина линии должна быть не более 100 м. Если линия связи больше, тогда тоже необходим отдельный блок питания.
3. Рекомендуемая высота монтажа считывателя- 1,4-1,5 м.
